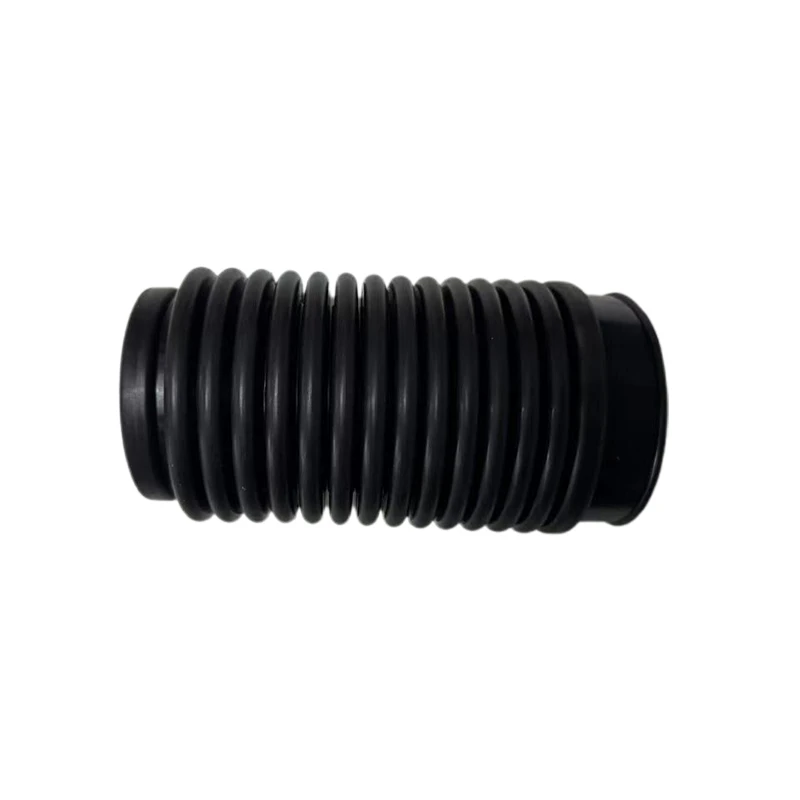

Construção de fole
O fole é formado como um corpo contínuo de borracha moldada com convoluções flexíveis entre suas duas extremidades de conexão. Cada seção estrutural contribui para a deformação controlada, mantendo ao mesmo tempo a folga necessária ao redor do componente protegido.
- Corpo Convoluto - Seções curvas repetidas fornecem a geometria de parede flexível necessária para expansão, compressão e flexão controladas.
- Seções de transição - Transições graduais entre convoluções ajudam a distribuir a deformação ao longo do fole em vez de concentrar o movimento em um ponto.
- Seções finais - As duas extremidades podem incorporar diferentes diâmetros, degraus, ranhuras ou perfis de montagem de acordo com os componentes conectados.
- Folga interna - A cavidade interna pode ser desenvolvida ao redor do componente móvel para fornecer folga suficiente durante seu curso de trabalho.
O composto de borracha deve ser selecionado de acordo com os fluidos, temperatura, exposição climática e condições mecânicas que envolvem o fole. Diferentes materiais fornecem diferentes características de resistência e devem ser adaptados ao ambiente de serviço real.
- NBR - Geralmente considerado onde o fole está exposto a óleos minerais, graxa e fluidos mecânicos em geral.
- EPDM - Adequado para aplicações que envolvem água, umidade, ozônio, intempéries e exposição externa onde a resistência ao óleo não é o requisito principal.
- Silicone / VMQ - Pode ser selecionado onde a flexibilidade e a adaptabilidade à temperatura são importantes, incluindo aplicações selecionadas de isolamento elétrico.
- FKM - Considerado para ambientes que envolvem óleos, combustíveis e produtos químicos selecionados onde é necessária maior resistência a fluidos.

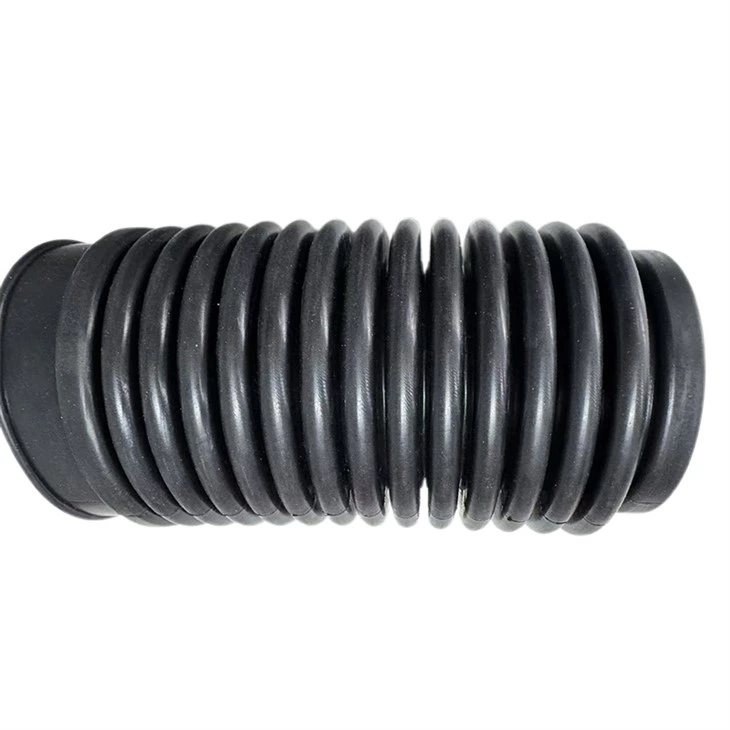

Fabricação de foles de borracha flexíveis personalizados
Chaoyue desenvolve foles de borracha personalizados de acordo com a faixa de movimento, espaço de instalação e requisitos de conexão da montagem do cliente. O desenvolvimento de produtos pode ser baseado em desenhos, amostras, dados CAD ou componentes correspondentes.
- Geometria de Convolução - A altura, inclinação, quantidade e perfil geral da convolução podem ser desenvolvidos de acordo com o movimento necessário e o espaço de instalação disponível.
- Configuração final - Diferentes diâmetros finais, seções escalonadas, ranhuras e interfaces de montagem podem ser incorporados no mesmo projeto de fole.
- Desenvolvimento Dimensional - O comprimento total, a folga interna, o perfil da parede e as dimensões críticas de montagem podem ser estabelecidos de acordo com a especificação aprovada.
- Produção baseada em amostra-- Os foles existentes podem ser avaliados como referências para desenvolvimento de perfil, preparação de ferramentas, aprovação de amostra e subsequente produção em lote.
Perguntas frequentes
As duas extremidades de um fole de borracha podem ter tamanhos de conexão diferentes?
Sim. Diferentes diâmetros finais ou perfis de conexão podem ser incorporados quando os componentes conectados exigem interfaces diferentes.
Como posso evitar que um fole fique sobrecarregado durante a instalação?
A instalação deve manter o fole dentro da posição de trabalho e faixa de movimento especificadas. Extensão, compressão ou torção excessivas durante a montagem podem causar tensão adicional nas circunvoluções.
Um fole de borracha pode operar em uma posição parcialmente comprimida?
Pode, desde que a posição instalada e o curso de trabalho permaneçam dentro dos limites de projeto. O comprimento de instalação disponível e o movimento necessário devem ser revisados durante a seleção do produto.
